Essiccatore a triplo tamburo

Vantaggi del prodotto

Gli essiccatori telescopici a tre tamburi vengono utilizzati principalmente per l'essiccazione di materiali granulari entro un determinato intervallo di umidità e dimensioni delle particelle. Questi includono sabbia gialla utilizzata nell'industria delle malte secche, varie sabbie per stampaggio utilizzate nell'industria della fonderia, scorie di altoforno utilizzate nell'industria dei materiali da costruzione e del cemento, argilla a grana piccola e materiali a particelle piccole utilizzati nell'industria chimica che sono chimicamente stabili e resistenti alle alte temperature e alla polvere. A seconda dei requisiti di umidità finale dei diversi settori, il contenuto di umidità dei materiali essiccati può essere ridotto al di sotto dell'1-0,5%.

I materiali che entrano nell'asciugatrice non devono aderire alle pareti del tamburo o alla piastra di sollevamento. La temperatura del gas di scambio termico in ingresso nell'essiccatore non deve superare i 750°C. Se è necessaria un'asciugatura ad alta temperatura, il cestello interno e la piastra di sollevamento all'ingresso dell'essiccatore possono essere costruiti in acciaio resistente al calore.

Gli essiccatori telescopici a tre tamburo presentano una struttura compatta e un ingombro ridotto, richiedendo solo la metà dello spazio di un essiccatore a tamburo singolo della stessa potenza. Offrono inoltre un funzionamento affidabile, un basso consumo energetico e un'elevata efficienza termica. Offrono risultati di asciugatura eccellenti, sono facilmente automatizzabili e richiedono un intervento minimo da parte dell'operatore.

Principio di funzionamento

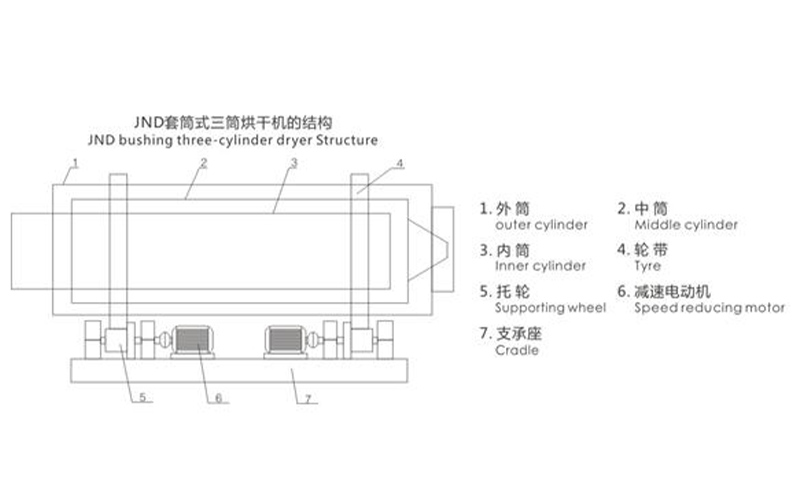

Il processo di essiccazione di un essiccatore telescopico a tre tamburi è il seguente: il materiale da essiccare viene introdotto nel tamburo interno dell'essiccatore all'estremità di alimentazione. Il materiale entra nel tamburo interno attraverso la piastra di guida a spirale all'interno del tamburo, dotata di numerose piastre di sollevamento a spirale. Mentre il tamburo ruota, il materiale viene continuamente sollevato e spostato longitudinalmente dalle piastre di sollevamento. Una volta raggiunta l'estremità sinistra del tamburo interno, il materiale cade sotto il proprio peso nel tamburo centrale. Oltrepassando le piastre guida, la rotazione del tamburo spinge nuovamente il materiale nel tamburo centrale. Le piastre di sollevamento nel tamburo centrale spostano il materiale verso destra finché non raggiunge l'estremità destra del tamburo centrale, dove cade sotto il suo stesso peso nel tamburo esterno. Allo stesso modo, le piastre di sollevamento a spirale nel tamburo esterno deviano il materiale e lo spostano verso sinistra finché non raggiunge l'estremità sinistra del tamburo esterno. Le piastre guida lasciano quindi cadere il materiale nel tamburo di scarico. I tre tamburi concentrici (1, 2 e 3) del corpo dell'asciugatrice sono dotati di piastre di sollevamento a spirale curve in numero e angolazione variabili. Le piastre guida si trovano alle estremità di ciascun tamburo. Il corpo principale dell'asciugatrice telescopica a tre tamburi è azionato da due motori di riduzione 6, ciascuno dei quali aziona due rulli di azionamento 5 a ciascuna estremità, facendo ruotare il nastro 4 attorno al suo centro. Quando il materiale umido viene immesso nell'ingresso del tamburo interno 3 tramite l'alimentatore (il tubo di ingresso), viene rapidamente spinto verso la piastra di sollevamento a spirale da una piastra di guida a spirale. Mentre il tamburo ruota, il materiale viene sollevato dalla piastra di sollevamento a spirale all'interno del tamburo, rotolando, disperdendosi e spostandosi longitudinalmente verso l'estremità di scarico. Contemporaneamente, l'aria calda proveniente dall'altoforno entra successivamente nel tamburo interno 3, nel tamburo centrale 2 e nel tamburo esterno 1, subendo un intenso scambio di calore con il materiale. Poiché la piastra metallica in acciaio conduce il calore più velocemente del materiale da asciugare, la piastra in acciaio e la piastra di sollevamento vengono riscaldate per prime. Questo calore viene poi trasferito al materiale attraverso conduzione e irraggiamento. La temperatura del materiale riscaldato aumenta. Quando la temperatura raggiunge un punto tale da far evaporare l'acqua, il vapore acqueo si separa dal materiale e, insieme ai fumi, attraversa un collettore di polveri e viene scaricato nell'atmosfera, ottenendo così l'effetto di asciugatura desiderato.

Specifiche tecniche
