Attrezzatura intelligente per la classificazione delle polveri di precisione a doppia trasmissione

Vantaggi del prodotto

1. Il materiale è diviso in tre categorie: polvere grossolana (>200μm), polvere medio-grossolana (200μm < d < 30μm) e polvere fine (<30μm). Le zone di classificazione primaria e secondaria preseparano le particelle grossolane dalla polvere mista, eliminando le interferenze delle particelle grossolane. Ciò si traduce in un'elevata precisione di classificazione e un'efficienza di separazione superiore all'80%.
2. Struttura avanzata e razionale
   Ciò consente ampie variazioni nel volume dell'aria di separazione, nella potenza e nella velocità di alimentazione senza influire sull'efficienza di separazione, con conseguente prestazione di classificazione altamente stabile.

3. Principio di classificazione avanzato
   Combinando più principi di separazione, l'intero campo di flusso viene ottimizzato utilizzando metodi di analisi aerodinamica. Il campo del flusso d'aria uniforme e stabile risultante sulla superficie degli anelli di separazione: l'errore relativo nella velocità del flusso d'aria in qualsiasi punto è <5%.
   La resistenza dell'apparecchiatura viene notevolmente ridotta, con conseguente notevole risparmio energetico.

4. Il classificatore utilizza una regolazione continua della velocità.
   La finezza può essere regolata arbitrariamente, garantendo elevata sensibilità e affidabilità.

5. Le dimensioni spaziali delle zone di separazione e sollevamento sono state ottimizzate. La sua struttura compatta e le dimensioni ridotte lo rendono adatto ad impianti di macinazione a circuito chiuso costituiti da qualsiasi attrezzatura di macinazione. È adatto per conversioni di mulini a circuito aperto, mulini a circuito singolo e mulini a doppio circuito, in particolare per sistemi di macinazione semifinale e finale con presse a rulli.
6. Durata dell'attrezzatura durevole e di lunga durata.
   Altamente suscettibili all'usura, compresa la camera di selezione della polvere, il ciclone, il corno di lumaca, le alette di guida dell'aria e il rotore, sono realizzati con materiali resistenti all'usura o trattati con processi antiusura, prolungandone efficacemente la durata.

7. Il nuovo design della tenuta del cuscinetto inferiore dell'albero principale elimina efficacemente due problemi principali: ingresso di polvere e perdite di lubrificante, prolungando di fatto la durata di servizio del cuscinetto inferiore.
8. La trasmissione a doppia trasmissione e la struttura a doppia gabbia garantiscono una classificazione dei materiali più accurata.

Principio di funzionamento

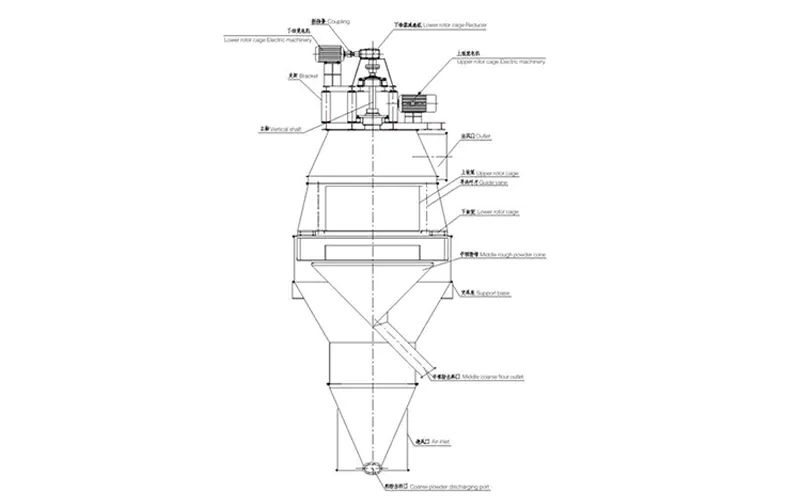

Dopo essere stato sminuzzato e classificato dal classificatore di polveri di tipo V, il materiale segue il flusso d'aria nell'area inferiore di selezione delle polveri dell'attrezzatura intelligente per la classificazione di precisione delle polveri a doppia trasmissione. Dopo essere state classificate dalla gabbia rotante inferiore, le particelle grossolane con d ≥ 0,2 mm (dimensione delle particelle regolabile) vengono prima selezionate e restituite al contenitore di pesatura attraverso il tubo di scarico. I materiali con d < 0,2 mm continuano a salire con il flusso d'aria attraverso il dispositivo a gabbia rotante inferiore ed entrano nell'area di selezione delle polveri superiore, dove vengono ulteriormente selezionati dalle palette di guida e dal rotore della gabbia superiore. Il processo di selezione superiore raggiunge innanzitutto una classificazione efficace basata sull'equilibrio tra forza centrifuga e resistenza dell'aria (forza di Stokes). Quando il rotore a gabbia, composto da pale verticali nell'attrezzatura intelligente per la classificazione di precisione della polvere a doppia trasmissione, ruota, la differenza di pressione tra l'interno e l'esterno del rotore viene mantenuta a un valore costante in tutta l'area di selezione della polvere, garantendo così un flusso d'aria stabile e uniforme e creando condizioni eccellenti per un'accurata selezione della polvere. Ad ogni particella del materiale viene data la possibilità di essere ordinata ripetutamente dall'alto verso il basso. Inoltre, molteplici processi di smistamento vengono eseguiti sotto l'accurato equilibrio tra forza centrifuga e resistenza dell'aria orizzontale. La polvere medio-grossa con una dimensione delle particelle di 0,032 mm ≤ d ≤ 0,2 mm (regolabile) entra nel mulino a sfere attraverso il cono della polvere medio-grossolana; la polvere fine con granulometria d≤0,032mm (regolabile) passa attraverso la gabbia rotante superiore e viene scaricata insieme al flusso d'aria. Viene raccolto dal dispositivo di raccolta e quindi entra nel sistema del prodotto cementizio.

Specifiche tecniche
