Edificio per la produzione di sabbia pneumatica senza griglia
  • Edificio per la produzione di sabbia pneumatica senza griglia

Edificio per la produzione di sabbia pneumatica senza griglia

L'impianto per la produzione di sabbia secca con reazione ad aria senza setaccio AF, sviluppato dalla Jiangsu Jinengda Company, utilizza principi aerodinamici e combina la tecnologia di polarizzazione dispersa per creare un nuovo tipo di sistema di sabbia prodotta. La sua attrezzatura di produzione principale comprende una macchina per la formatura e un classificatore di sabbia e ghiaia per la separazione pneumatica dell'aria AF. Comprende un alimentatore, un miscelatore umido, un raccoglitore di polveri, un raccoglitore di fango e polvere e un sistema di controllo intelligente. Questo sistema di controllo a circuito chiuso utilizza la regolazione del modulo di finezza online come tecnologia principale. Questo impianto è attualmente disponibile con varie capacità produttive: 1000 t/h, 750 t/h, 500 t/h, 350 t/h, 250 t/h e 150 t/h. Può trasformare non solo roccia e ciottoli naturali estratti artificialmente, ma anche sterili con un elevato contenuto di fango e acqua in sabbia lavorata ad alte prestazioni. Questa linea di produzione di sabbia lavorata di fascia alta offre elevata capacità produttiva, prestazioni affidabili, maggiore efficienza energetica e migliori prestazioni ambientali.

inviare richiesta
PRECV：Nessun articolo precedenteSUCC：Nessun articolo successivo
Product AdvantagesWorking PrincipleTechnical Specifications

Vantaggi del prodotto

  1. Grande capacità di lavorazione, con una capacità di produzione di sabbia fino a 1.000 ton/ora.
  2. Elevata adattabilità, in grado di trattare sterili, materiali di scarto e rifiuti industriali ad alto contenuto di umidità e fango.
  3. Basse vibrazioni, prestazioni affidabili.
  4. Attrezzatura centralizzata, ingombro ridotto e più rispettosa dell'ambiente.
  5. Basso investimento, alti vantaggi economici.

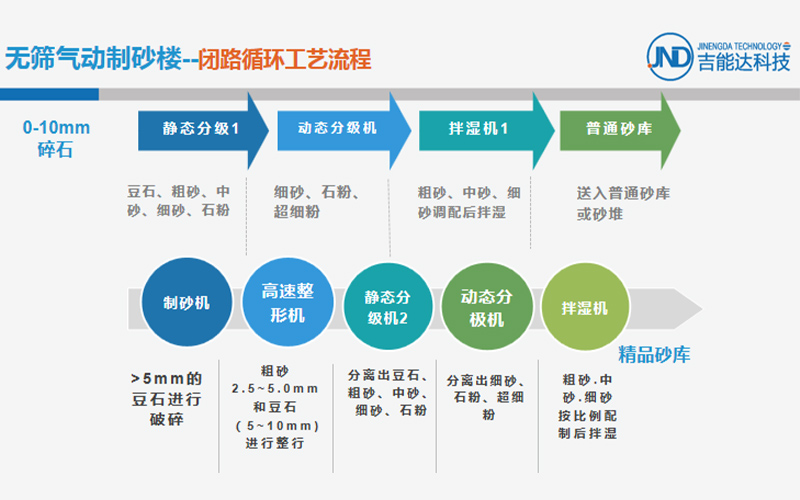

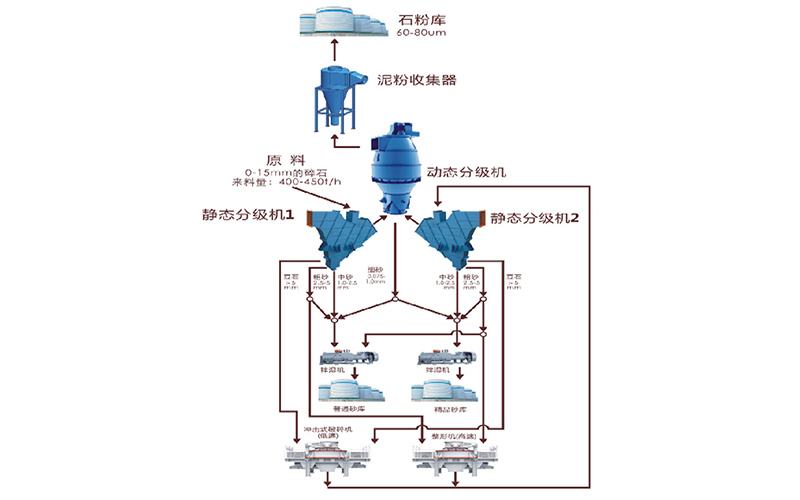

Principio di funzionamento

  1. La tecnologia di classificazione pneumatica senza vaglio sostituisce i vagli vibranti di piccolo diametro da 2,5 mm e 1,25 mm, combinando depolverazione e classificazione in un'unica operazione per un'elevata efficienza.
  2. La velocità del rotore e il volume d'aria regolabili separano cinque dimensioni delle particelle: 0-0,075, 0,075-0,63, 0,63-1,18, 1,18-2,36, 2,36-4,75 e >4,75.
  3. L'alimentatore a cascata controlla con precisione il rapporto tra alimentazione centrale e alimentazione a cascata, regolando la forma della sabbia e della ghiaia e controllando il contenuto delle parti fini.
  4. La modellatrice ad alta velocità produce particelle cubiche di sabbia e ghiaia con un basso contenuto di scaglie, ottenendo un'eccellente forma delle particelle.
  5. Il controller di classificazione consente la miscelazione in linea di sabbia e ghiaia con qualsiasi gradazione e modulo di finezza desiderati.

Specifiche tecniche
Tecnologia di raccolta polveri con sacco a impulsi JQM-N×32 (64).

Parametro tecnico Modellololo JQM3×32 - A JQM4×32 -A JQM5×32 - A JQM6×32 -A JQM4×32 -A JQM5×32 - A JQM6×32 -A JQM7×32 - A JQM8×32 -A
Gestione del volume d'aria (m³/h) 6900 8930 11200 13390 17800 22300 26700 31200 35700
Velocità di filtraggio (m/min) 1.0 - 2.0}
Area filtrante totale (m²) 93 124 155 186 248 310 372 434 496
Numero di unità di raccolta polveri 3 4 5 6 4 5 6 7 8
Numero totale di sacchetti filtro 96 128 160 192 256 320 384 448 512
Resistenza del collettore di polveri (Pa) 1470-1770
Concentrazione di polvere del gas in ingresso (g/Nm³) <1000
Concentrazione di polveri del gas in uscita (g/Nm³) <0,05
Efficienza di raccolta delle polveri (%) 99,5 - 99,999
Pressione (Pa) Aria compressa per la pulizia della polvere (5 - 7)×10⁵
Consumo (Nm³/min) Aria compressa per la pulizia della polvere 0.27 0.37 0.46 0.55 1.2 1.5 1.8 2.1 2.4
Numero (pezzi) Valvola a impulsi elettromagnetici 3 4 5 6 4 5 6 7 8
Specifica (pollici) Valvola a impulsi elettromagnetici 1 1/2" 2 1/2"
Quantità (pezzi) Valvola di sollevamento 3 4 5 6 4 5 6 7 8
Specifica Valvola scarico cenere 300×300 mm, potenza motore 1,1 kW
Specifica Trasportatore a coclea Φ315mm
Potenza motore riduttore Trasportatore a coclea 2,2 kW
Controller del programma di pulizia della polvere La tensione di ingresso e di uscita sono entrambe a 220 V, i controller sono forniti dai produttori come parti corrispondenti
Specifiche del sacchetto filtro Φ130×2450mm
Area dello strato isolante 26.5 34 41 48.5 70 94 118 142 176

Tabella delle prestazioni tecniche del collettore di polveri con sacco a impulsi JQM-N × 96

Parametro tecnico Modellololo JQM3×32 - A JQM4×32 -A JQM5×32 - A JQM6×32 -A JQM4×32 -A JQM5×32 - A JQM6×32 -A JQM7×32 - A JQM8×32 -A
Gestione del volume d'aria (m³/h) 6900 8930 11200 13390 17800 22300 26700 31200 35700
Velocità di filtraggio (m/min) 1.0 - 2.0
Area filtrante totale (m²) 93 124 155 186 248 310 372 434 496
Numero di unità di raccolta polveri 3 4 5 6 4 5 6 7 8
Numero totale di sacchetti filtro 96 128 160 192 256 320 384 448 512
Resistenza del collettore di polveri (Pa) 1470-1770
Concentrazione di polvere del gas in ingresso (g/Nm³) <1000
Concentrazione di polveri del gas in uscita (g/Nm³) <0,05
Efficienza di raccolta delle polveri (%) 99,5 - 99,999
Pressione (Pa) Aria compressa per la pulizia della polvere (5 - 7)×10⁵
Consumo (Nm³/min) Aria compressa per la pulizia della polvere 0.27 0.37 0.46 0.55 1.2 1.5 1.8 2.1 2.4
Numero (pezzi) Valvola a impulsi elettromagnetici 3 4 5 6 4 5 6 7 8
Specifica (pollici) Valvola a impulsi elettromagnetici 1 1/2" 2 1/2"
Quantità (pezzi) Valvola di sollevamento 3 4 5 6 4 5 6 7 8
Specifica Valvola scarico cenere 300×300 mm, potenza motore 1,1 kW
Specifica Trasportatore a coclea Φ315mm
Potenza motore riduttore Trasportatore a coclea 2,2 kW
Controller del programma di pulizia della polvere La tensione di ingresso e di uscita sono entrambe a 220 V, i controller sono forniti dai produttori come parti corrispondenti
Specifiche del sacchetto filtro Φ130×2450mm}
Area dello strato isolante 26.5 34 41 48.5 70 94 118 142 176

Tabella delle prestazioni tecniche del collettore di polveri con sacco a impulsi JQM-N × 128

Parametro tecnico Modellololo JQM6×128 - A JQM9×128 - A JQM10×128 - A JQM12×128 - A JQM14×128 -A JQM16×128 - A JQM18×128 - B JQM20×128 - B JQM22×128 - B JQM24×128 - B JQM24×128 - B JQM28×128 - B
Gestione del volume d'aria (m³/h) 67300 100900 112100 134600 157000 179400 201900 224300 247600 269100 291600 314000
Velocità di filtraggio (m/min) 1.0 - 2.0
Area filtrante totale (m²) 935 1402 1558 1869 2181 2492 2804 3115 3427 3738 4050 4361
Numero di unità di raccolta polveri 6 9 10 12 14 16 18 20 22 24 26 28
Numero totale di sacchetti filtro 768 1152 1280 1530 1792 2048 2304 2560 2816 3072 3328 3584
Resistenza del collettore di polveri (Pa) 1470-1770
Concentrazione di polvere del gas in ingresso (g/Nm³) <1300
Concentrazione di polveri del gas in uscita (g/Nm³) <0,05
Efficienza di raccolta delle polveri (%) 99,5 - 99,999
Pressione (Pa) Aria compressa per la pulizia della polvere (5 - 7)×10⁵
Consumo d'aria (m³/min) Aria compressa per la pulizia della polvere 3.6 5.4 6 7 8.3 9.5 10.7 12 13.1 14.3 15.5 16.7
Numero (pezzi) Valvola a impulsi elettromagnetici 12 18 20 24 28 32 36 40 44 48 52 56
Specifica (pollici) Valvola a impulsi elettromagnetici 2 1/2"
Quantità (pezzi) Valvola di sollevamento 6 9 10 12 14 16 18 20 22 24 26 28
Specifica Valvola scarico cenere 400×400 mm, potenza motore 2,2 kW
Specifica Trasportatore a coclea Φ400mm Φ400mm
Potenza motore riduttore Trasportatore a coclea 5,5 kW 5,5 kW
Convogliatore d'aria Se la concentrazione di polvere del gas in ingresso è maggiore di 700 g/Nm³, utilizzare collettori di polvere con vasche inclinate ad aria o trasportatori a coclea più grandi - specifiche
Controller del programma di pulizia della polvere La tensione di ingresso e di uscita sono entrambe a 220 V, i controller sono forniti dai produttori come parti corrispondenti
Specifiche del sacchetto filtro Φ130×3060mm
Area dello strato isolante 125 196 205 223 247 262 277 292 307 322 337 352
